Резервуар вертикальный РВС 400 м3

Резервуар вертикальный РВС 400 м3

Резервуар вертикальный РВС 400 м3



Стальной цилиндрический резервуар с вертикальной установкой, номинальным объемом 400 м³ широко применяется в промышленности. В нем, на относительно небольшой площади можно организовать хранение и технологическое использование в производстве вязких, жидких и сыпучих материалов. Завод Резервуаров и Негабаритных Металлоконструкций предоставляет возможность заказать и купить по экономически выгодной цене – резервуары вертикальные РВС 400 м³ по типовому, или разработанному по техническому заданию потребителя, проекту, производимые с учетом норм промышленной безопасности.

Назначение

Проектирование, изготовление, монтаж и испытания типовых изделий осуществляется по техническим условиям ГОСТ 31385-2016. Стандартом установлены требования, обеспечивающие безаварийную эксплуатацию и механическую надежность сооружений для нужд нефтедобычи, переработки и транспортировки нефтепродуктов, в качестве отстойников нефтесодержащих стоков и пластовых вод, для хранения противопожарного водного ресурса, минеральных удобрений, слабоагрессивных химических веществ и пищевых продуктов в жидком состоянии.

Описание конструкции

РВС 400 м³ является сварным сооружением из листовой стали. Согласно ГОСТ – обозначение РВС применяется для наземных, резервуаров вертикальных стальных – со стационарной крышей, без понтона. Вертикальная стенка сформирована из 5 поясов, каждый из которых представляет собой цилиндрическую обечайку. Заготовки соединены плотнопрочнымм сварным швом – в единое рулонированное полотнище. Кроме стенки элементами конструкции являются:

  • днище – состоит из круглого, плоского сварного листа, с окрайкой по периметру;
  • крыша – каркасная, сварная из сегментов в форме конуса, с основанием, соответствующим диаметру вертикальной стенки;
  • кольцевая лестница с перильными ограждениями – от уровня земли, до верха цилиндра корпуса;
  • площадка обслуживания – по периметру сооружения – с круговым ограждением;
  • балки опорного каркаса и ребра жесткости.

Крыша и стенка, оборудуется врезными, герметично укрепленными: патрубками, опорными элементами под трубную обвязку, смотровым люком, кронштейнами для закрепления лестницы и площадки. Размещение устройств – согласно проекту.

Сборку конструкции осуществляют на месте эксплуатации. Кромки заготовок вальцованы под сварку. Соединение заготовок осуществляется двусторонними стыковыми сварными швами, с полным проплавлением.

Размеры РВС 400 м³

Конструкция имеет размеры, обеспечивающие устойчивость и равномерность распределения нагрузок от собственного веса, рабочей среды и внешних воздействий.

 Таблица 1. Типовые размеры элементов конструкции

Наименование параметра

Значение

Внутренний диаметр резервуара, мм

8530

Толщина металла днища, стенки и крыши, мм

6, в том числе припуск на коррозию – 1 мм

Высота стенки цилиндра, с разбивкой по поясам, мм

7500 (5/1500)

Общая высота сооружения, мм

9060

Высота защитного ограждения, мм

Лестниц – 1000; площадок обслуживания – 1250

Высота крыши, мм

1500

Угол конуса крышки к плоскости основания

20°

Расчетная масса одно стенного резервуара, с учетом технологического и вспомогательного оборудования, т

19,2

Завод РиНМ принимает заказы на резервуары с защитной стенкой. Конструкция включает внутренний резервуар, под наполнение рабочей средой и наружную, стальную оболочку.

Эксплуатационные характеристики

Проект РВС 400 м³ рассчитан на механическую надежность и долговечность. Изделия оборудованы дыхательными и предохранительными клапанами, предотвращающими образование избыточного уровня давления и вакуума – в газовом пространстве РВС.

Таблица 2. Условия эксплуатации

Характеристика

Допустимые значения

Диапазон температур корпуса

Min – 65°C, max +160°C

Плотность продукта наполнения

В пределах 1600 кг/м³

Избыточное давление в газовом пространстве

Не более 5000 Па

Уровень сейсмичности в месте установки

9 баллов по шкале MSK-64.

Резервуары вертикальные, с номинальной вместимостью 400 м³ выполняются с системой противопожарной защиты, включающей сигнализаторы и установки тушения огня. В комплект сертифицированного изделия входят молниезащита и заземление корпуса. Защитные меры РВС 400 м³ от электростатической и магнитной индукции зависят от свойств продукта наполнения и материального исполнения резервуара.

Требования к стали

Элементы конструкции резервуара подразделяются на основные и вспомогательные, по степени ответственности. К стали для основных элементов предъявляются повышенные требования по степени раскисления. Марки стали подбирают в зависимости от климатического расположения резервуара: в умеренном климате Ст3, в холодном климате – 16ГС, 09Г2С. Заказчик может включить в техническое задание нержавеющие и другие марки стали, отвечающие требованиям по классу прочности и свариваемости.

Изделия имеют надежную антикоррозионную защиту. Наружная и внутренняя поверхности – оцинкованные. Дополнительно наносятся покрытия грунтовкой ГФ-021 или эмалью ПФ-115. По требование заказчика используем битумные и эпоксидные материалы.

Выгодное предложение от Завода РиНМ

Приглашаем оформить заказ и купить резервуары РВС 400 м³, имеющие веские преимущества относительно резервуарных сооружений других поставщиков. Мы предлагаем:

  • полный цикл – от разработки проекта, до пуска в эксплуатацию;
  • изделия из сертифицированных, качественных материалов, изготовленные по аттестованной сварочной технологии, аттестованным персоналом;
  • РВС 400 м³ - общепромышленного исполнения, и допущенные для применения на спецобъектах атомной энергетики и в оборонных отраслях;
  • экономически обоснованную, невысокую цену производителя – без переплаты.



Позвоните по номеру телефона Завода РиНМ, направьте техническое задание на электронный адрес. При необходимости получите компетентную консультацию нашего технического специалиста. Работам с заказчиками в России и в странах ближнего зарубежья.

Рассчитать стоимость или купить "Резервуар вертикальный РВС 400 м3" от Завода Резервуаров и Негабаритных Металлоконструкций вы сможете всегда в короткие сроки.

Широкая номенклатура изготавливаемая нашим предприятием ценится надежностью конструкций и высокими техническими характеристиками, мы изготавливаем как габаритные так и негабаритные металлоконструкции и прочие металлоизделия,  емкости, сосуды, аппараты.

Весь штат нашего предприятия – это высококвалифицированные специалисты !

Собственный цех горячего оцинкования , позволяет произвести антикоррозионное покрытие согласно нормативам по ГОСТ 9.307-89, а так же покрытие от коррозии и старения по ГОСТ 9.302-88, ГОСТ 9.308-85, ГОСТ 9.301-86, 9.306-85, СП 28.13330.2012.

Так же мы всегда готовы предоставить услуги по огнезащитной обработке и конструктивной огнезащите по ГОСТ Р 53295-2006

РазработкаКМД– от 1-го дня.

Перевезем, доставим все необходимые металлоконструкции, комплектующие и емкости до Вашего объекта в любой город России!

Для оформления заказа и определение ценовой политики в Ижевск на "Резервуар вертикальный РВС 400 м3" Вам достаточно набрать по телефону +7 (341) 226-92-82 или отправить заявку на наш электронный адрес izhevsk@rezervuar-met.ru

Преимущества

  • price

    Цены от производителя

  • garant

    Гарантия качества

  • key

    Комплектация объектов под ключ

  • mounting

    Производим монтаж/демонтаж

  • delivery

    Оперативная доставка в любой регион

  • clock

    Быстрые сроки поставки,
    четкое соблюдение сроков

  • person

    Персональный подход

  • garant2

    Гарантийное обслуживание

  • develop

    Разработка КМД от 2-х
    рабочих дней

  • doc

    Составление КП от 15 минут

Подготовим коммерческое предложение
с учетом ваших индивидуальных технических требований

Скачать опросный лист

Технические характеристики

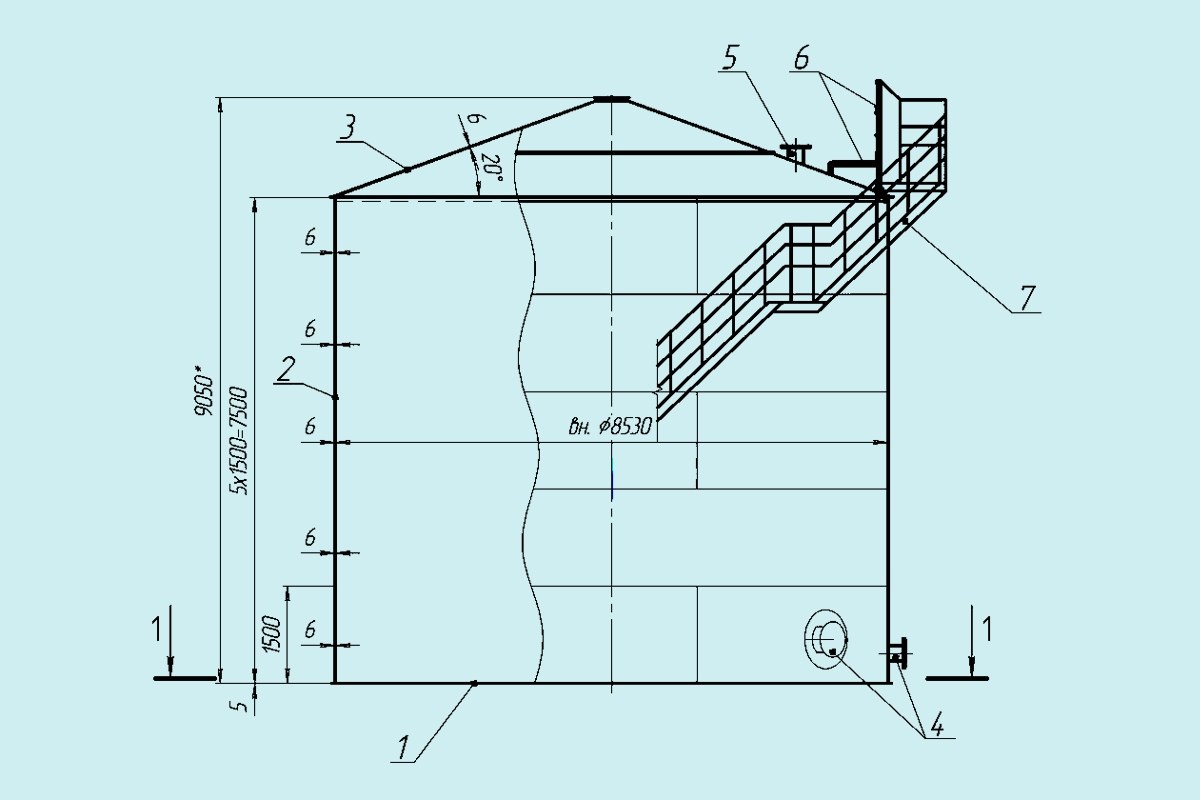

1- днище, 2 - стенка, 3 - крыша, 4, 5 - люки и патрубки, 6 - площадка кольцевая и ограждение, 7 - лестница кольцевая
